Nachdem ich das Modell des Hafenschleppers Bugsier19 Kirchwerder im Maßstab 1:20 fertiggestellt hatte kam sofort das Problem des Transports zum Wasser und das eigentliche zu Wasser lassen auf. Bei dem Gewicht von 27 Kg und einer Länge von 1,36 m war das Modell nur zu zweit zu bewegen. Ich habe dann sofort beschlossen, einen Wagen für den Transport und die Wasserung zu bauen. Der Wagen leistet seit ich ihn 1982 gebaut und “in Dienst” genommen habe seine Dienste ohne jegliche Probleme.
Als Material fur den Wagen habe ich Aluminium Vierkantrohr 25 x 25 mm aus dem Baumarkt verwendet.

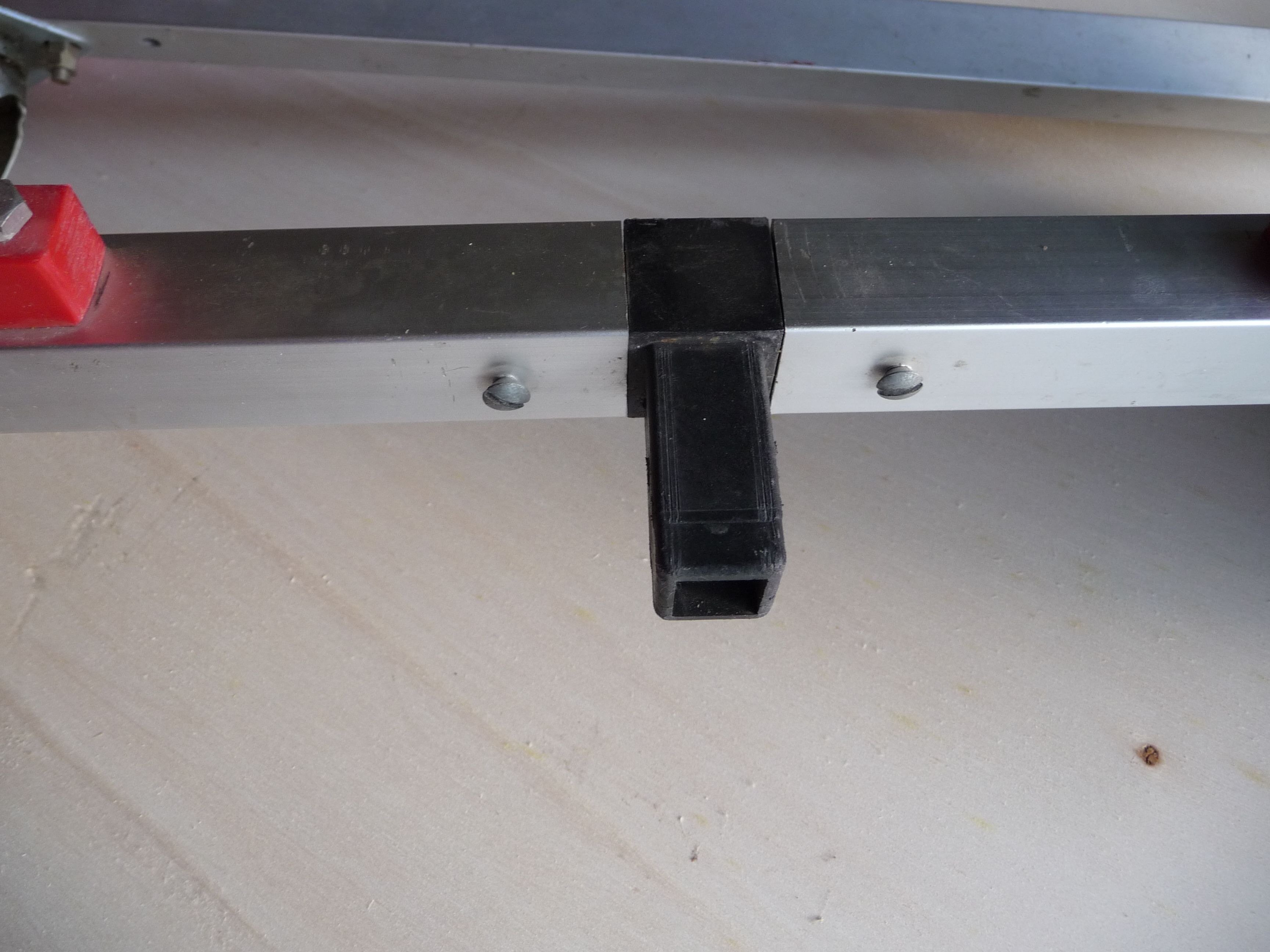

Passend dazu für die beiden Teile der Achse einen T-Verbinder.

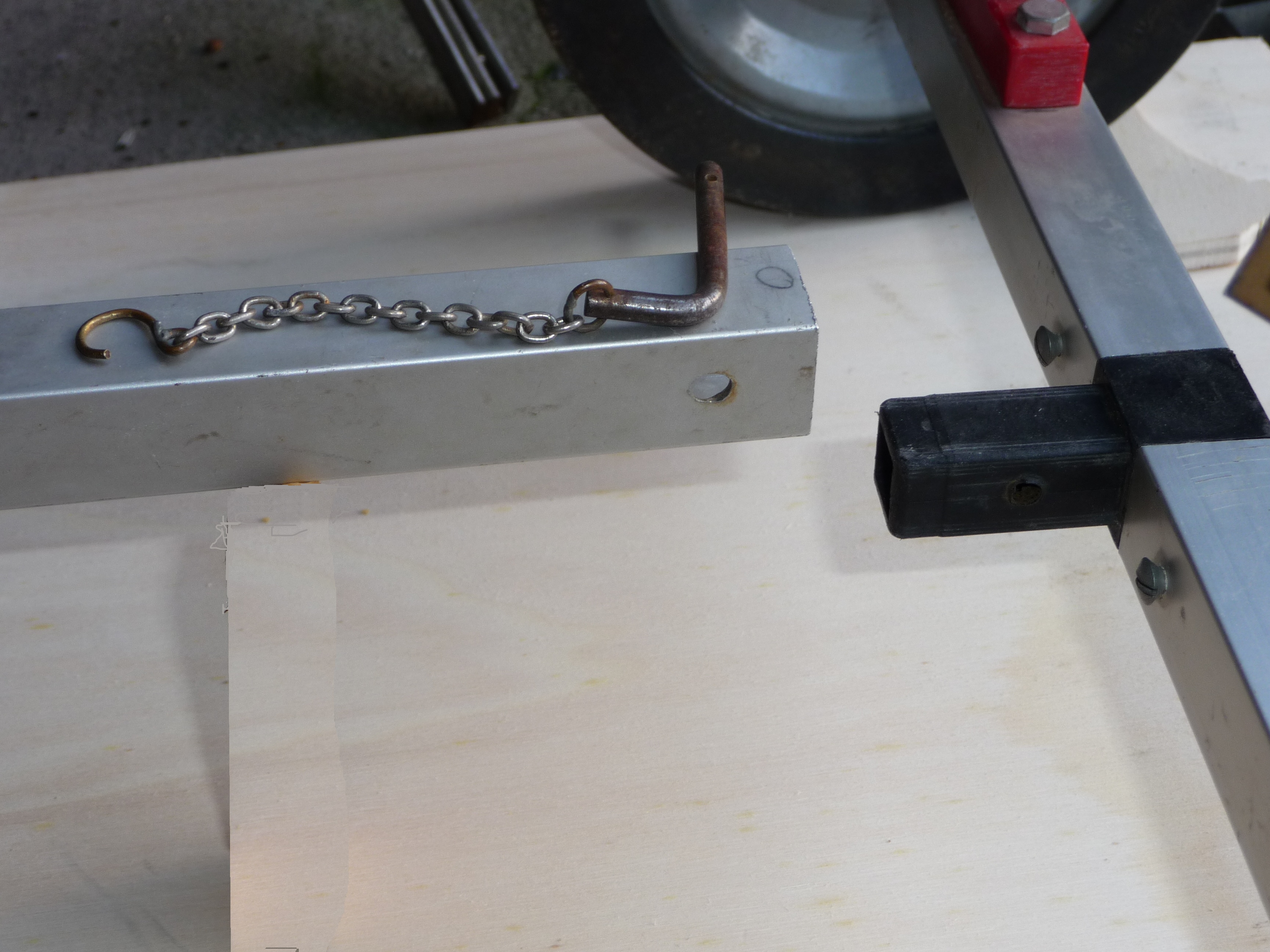

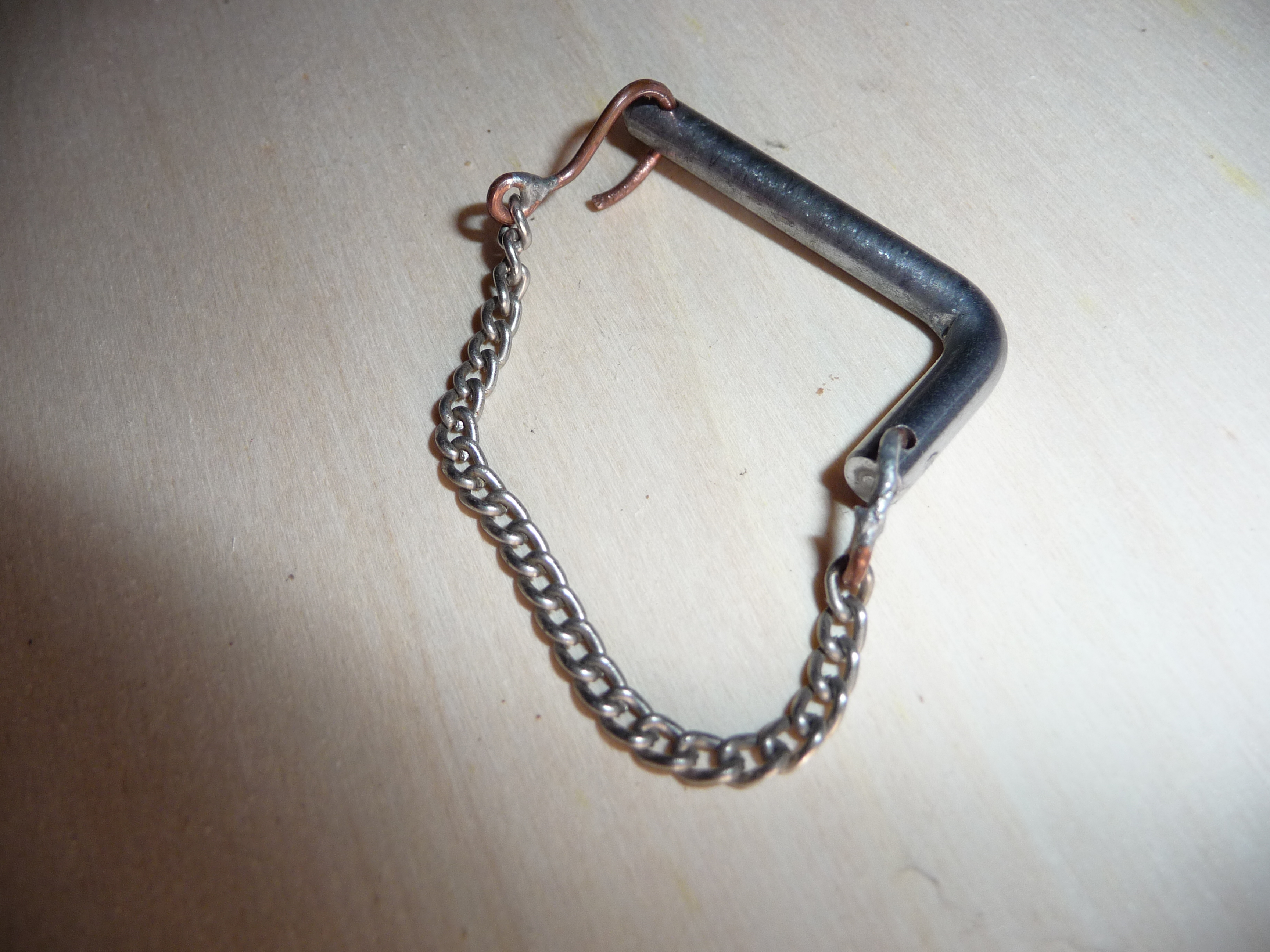

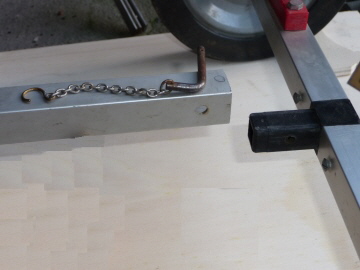

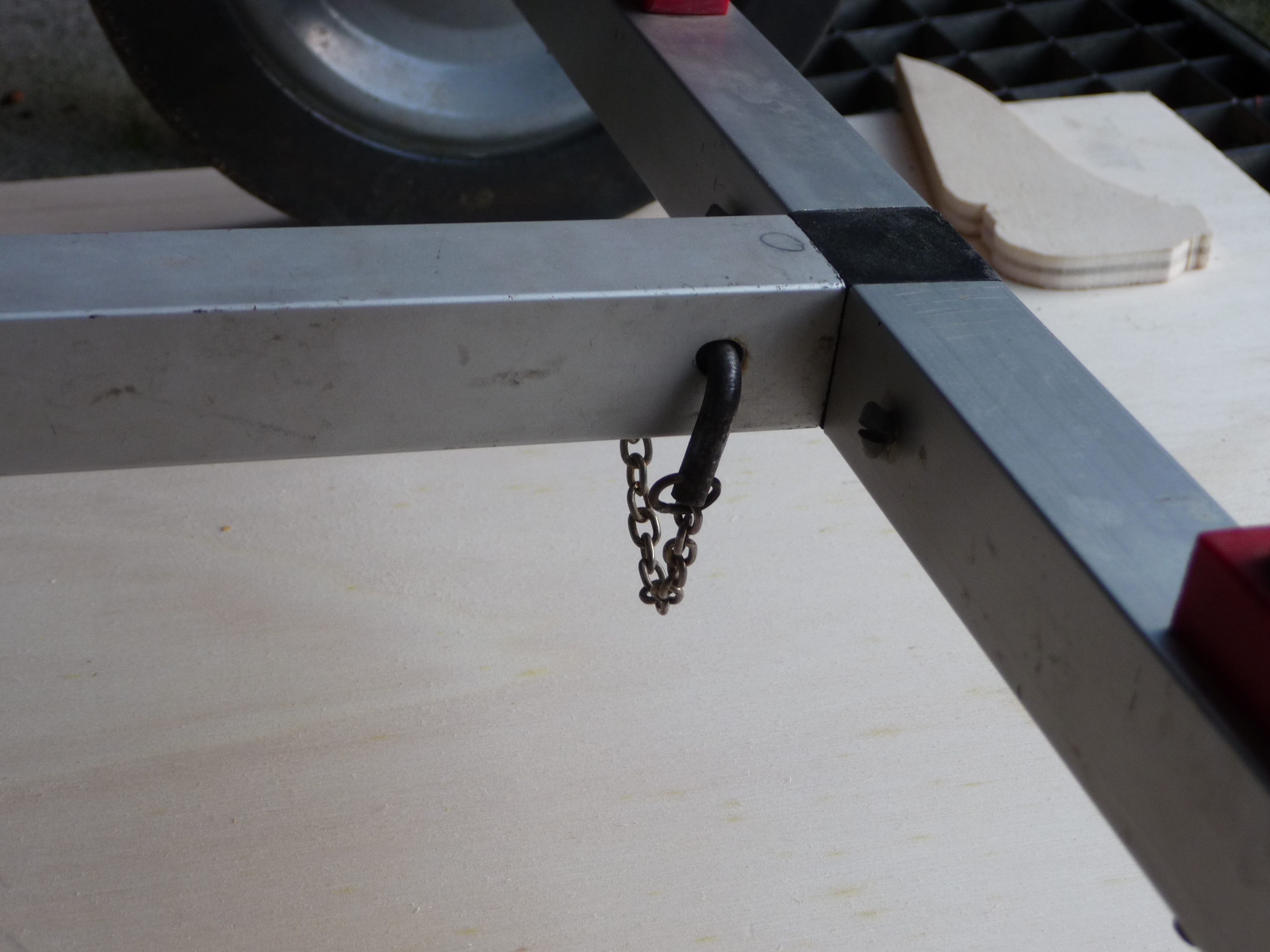

Auf diesen T-Verbinder wird der Längsträger gesteckt und mit einem Sicherungssplint gesichert.

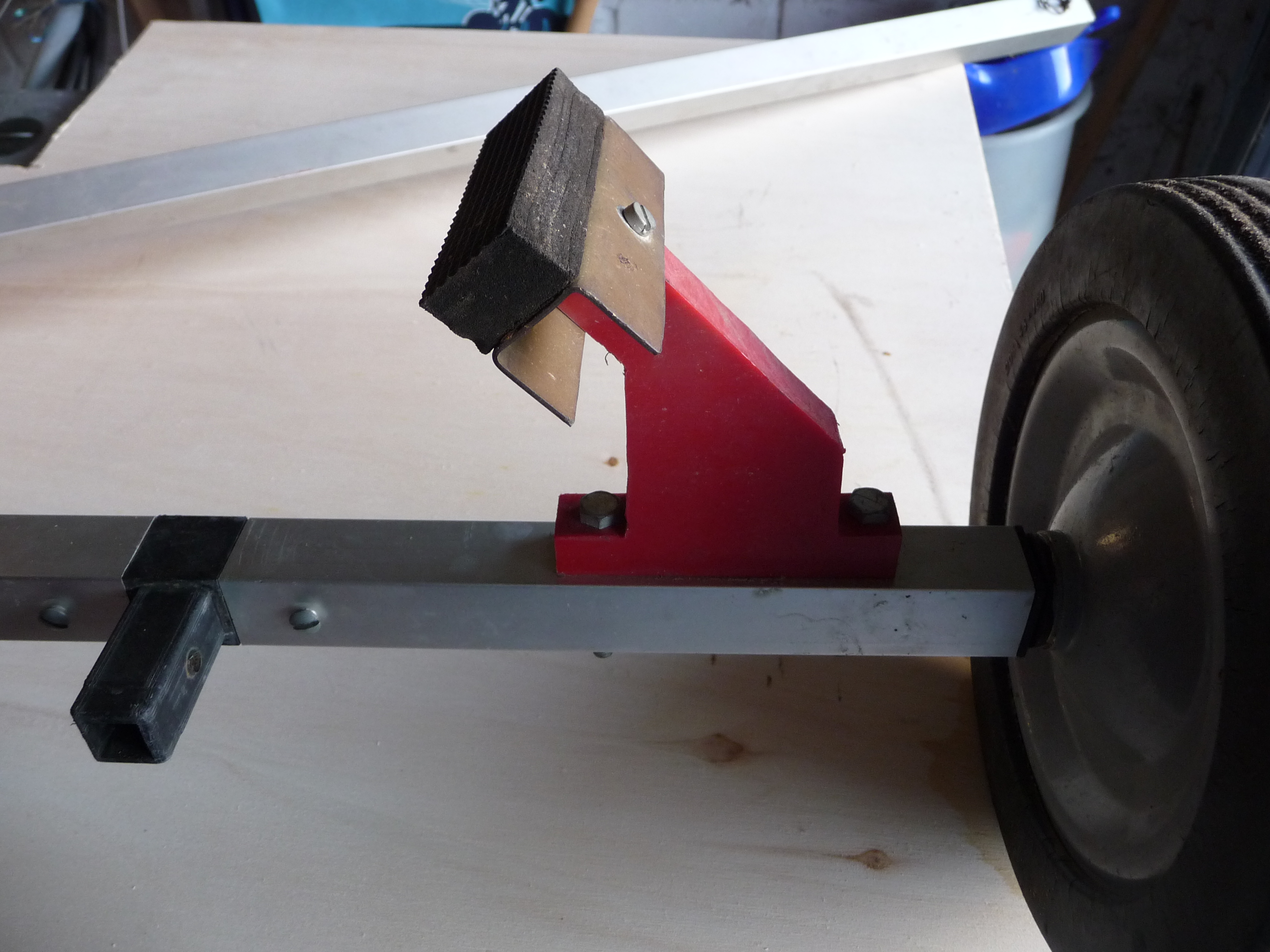

Auf der Hinterachse sind rechts und links die Auflagen für das Heck angebracht. Sie bestehen aus 15 mm Kunststoff. Am oberen Ende sind U-förmige Halter beweglich angebracht. Auf den Halter ist ein Gummi geklebt damit der Rumpf nicht beschädigt wird.

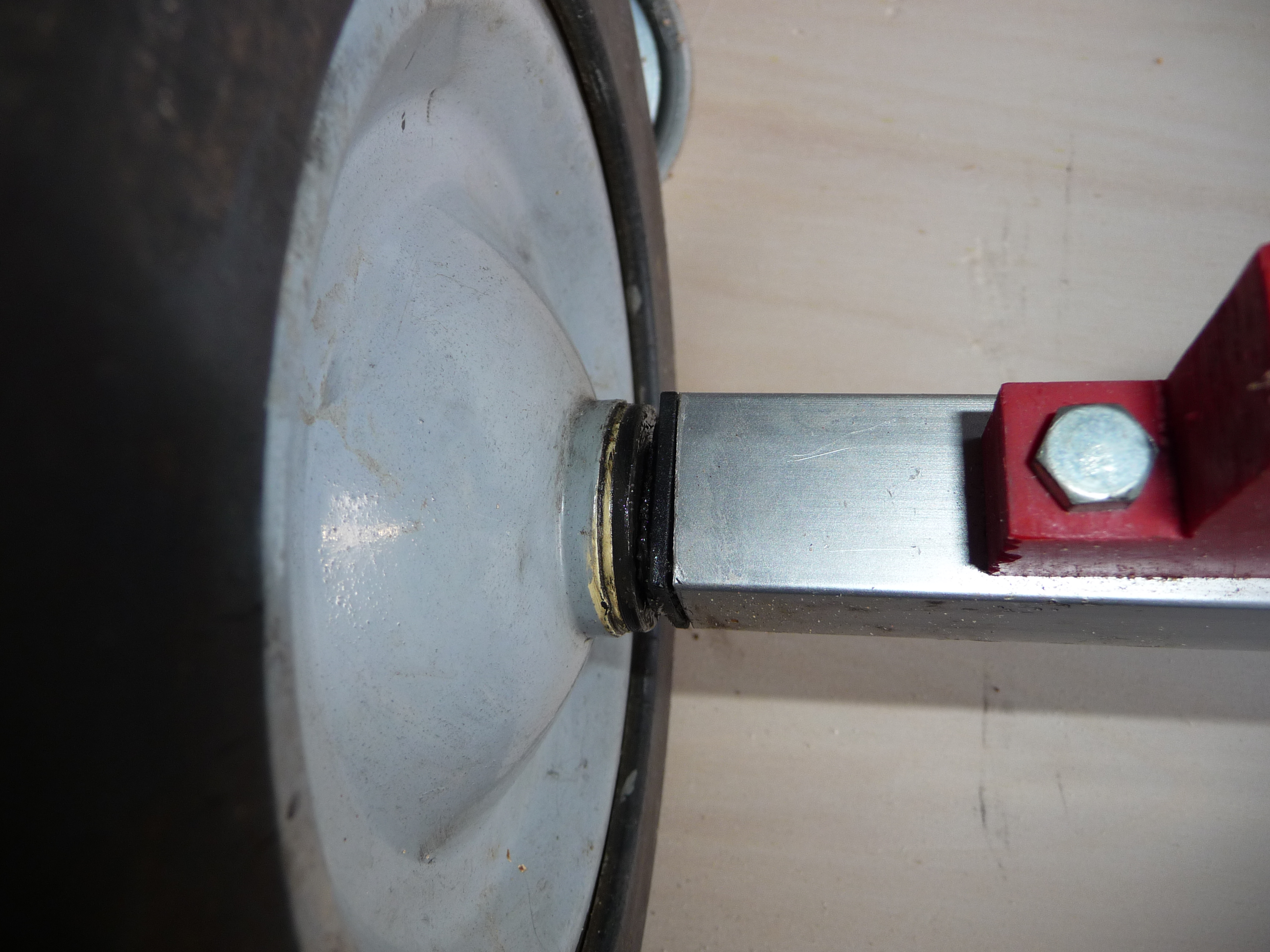

Die äußeren Enden der Hinterachse habe ich mit Verschlußstopfen versehen. In diese Verschlüsse habe ich ein Loch für die Achse der Hinterräder gebohrt und die Räder befestigt.

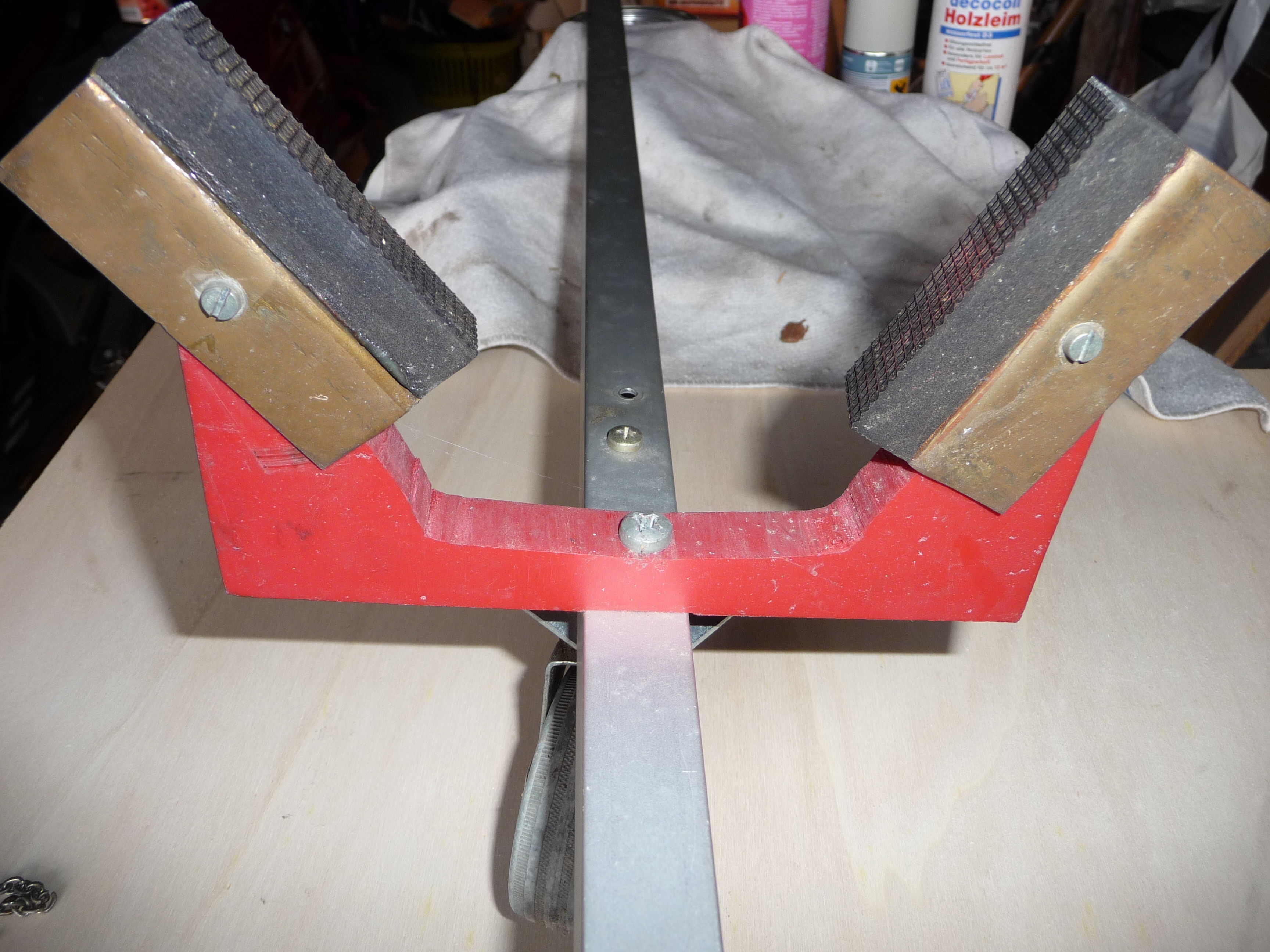

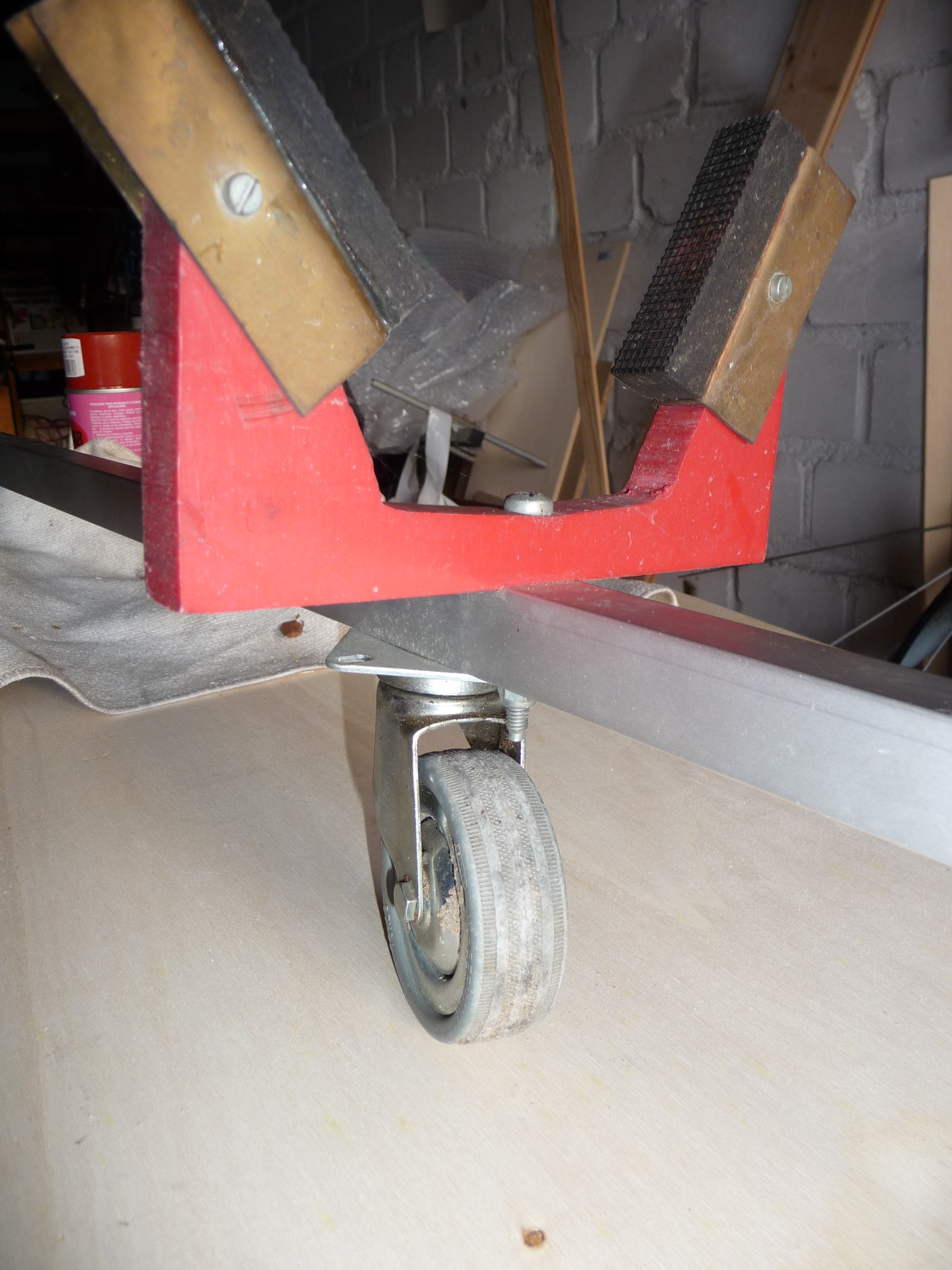

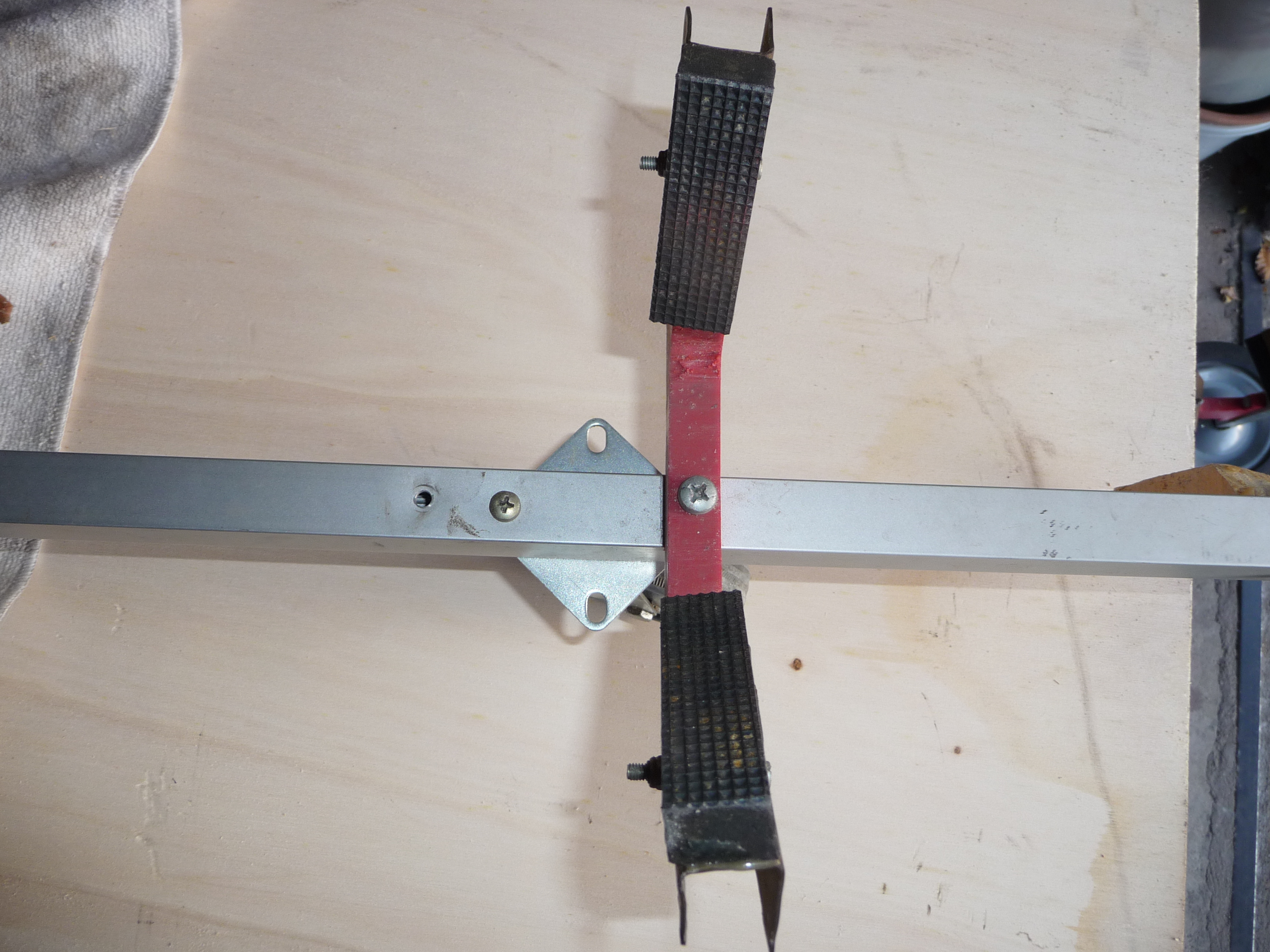

Am vorderen Ende des Längsträgers, ca 27,5 cm von vorne, ist das Stützrad und die Auflage für den Bug angebracht. Die Auflage besteht ebenfalls aus 15 mm Kunststoff mit 2 beweglichen U-förmigen Haltern mit Gummi beklebt. Die Befestigungsschraube dient gleichzeitig zur Befestigung des Stützrades. Bei dem Stützrad handelt es sich um eine lenkbare Möbelrolle .

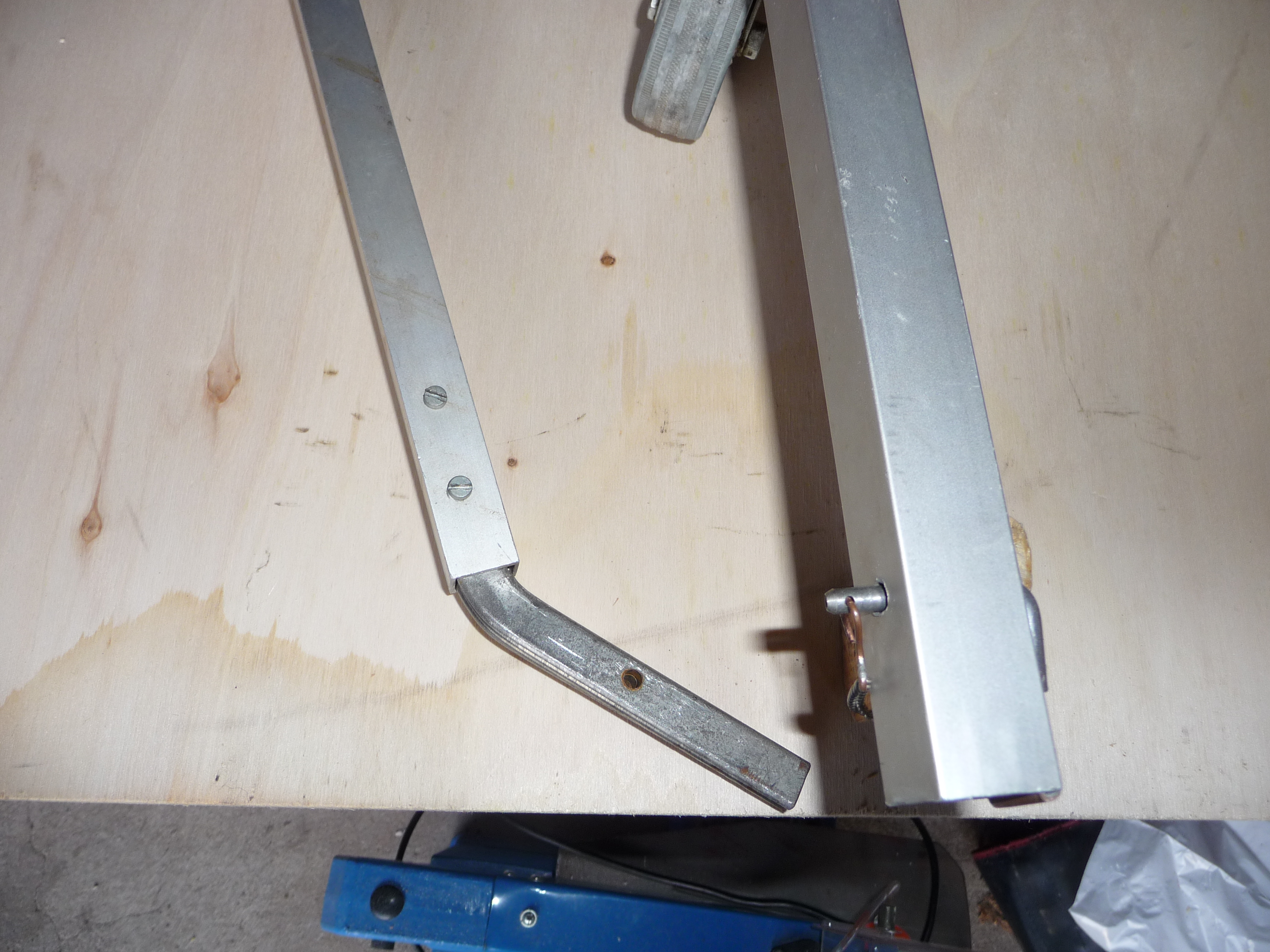

Zum Schluß fehlt noch die Zugstange. DIese besteht aus 20 x 20 mm Alu Vierkantrohr. Am unteren Ende ist ein Metallwinkel eingesetzt, der mit der Zugstange verschraubt ist und in den Längsträger eingesetzt ebenfalls durch einen SIcherungssplint gesichert wird.

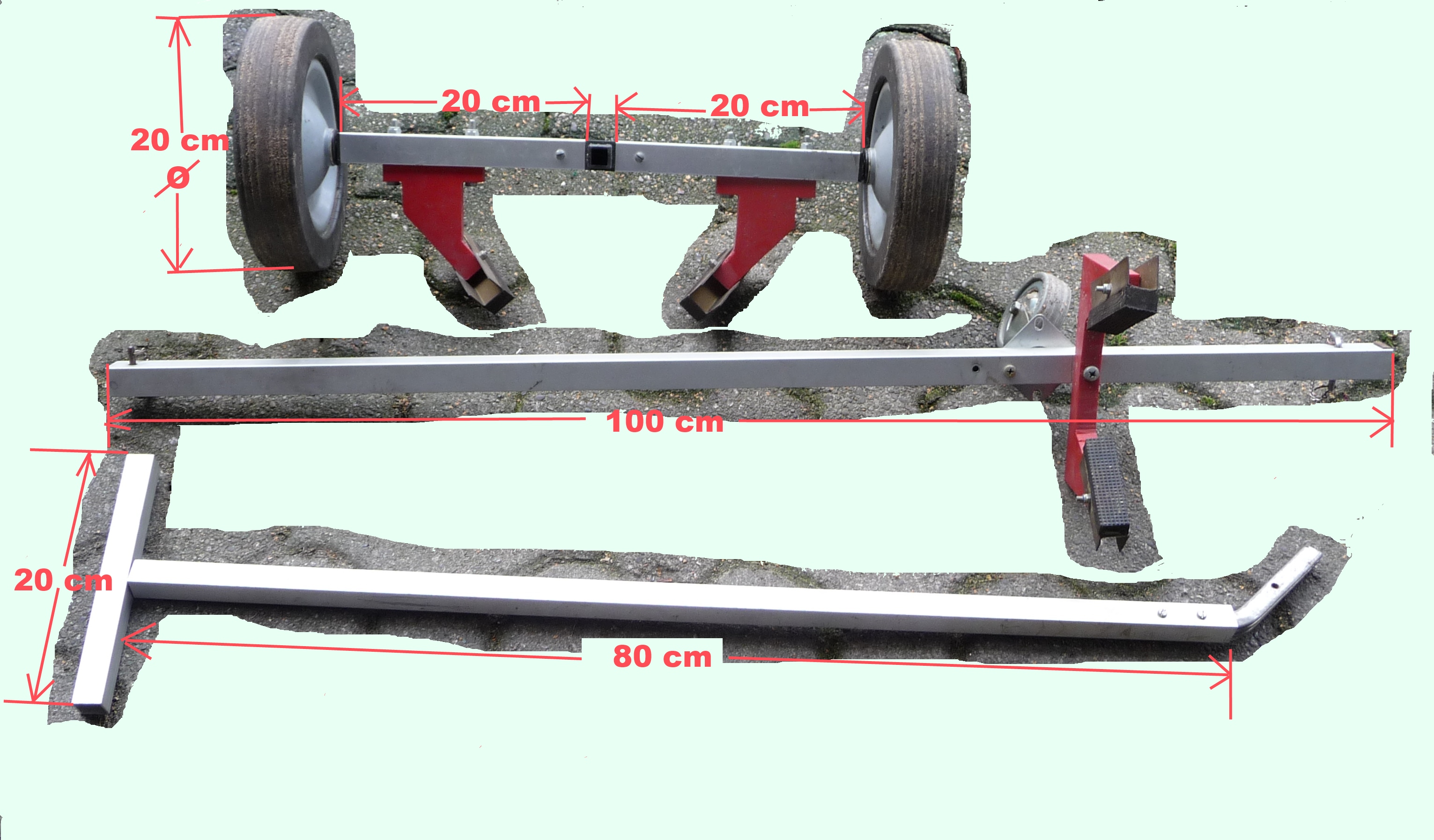

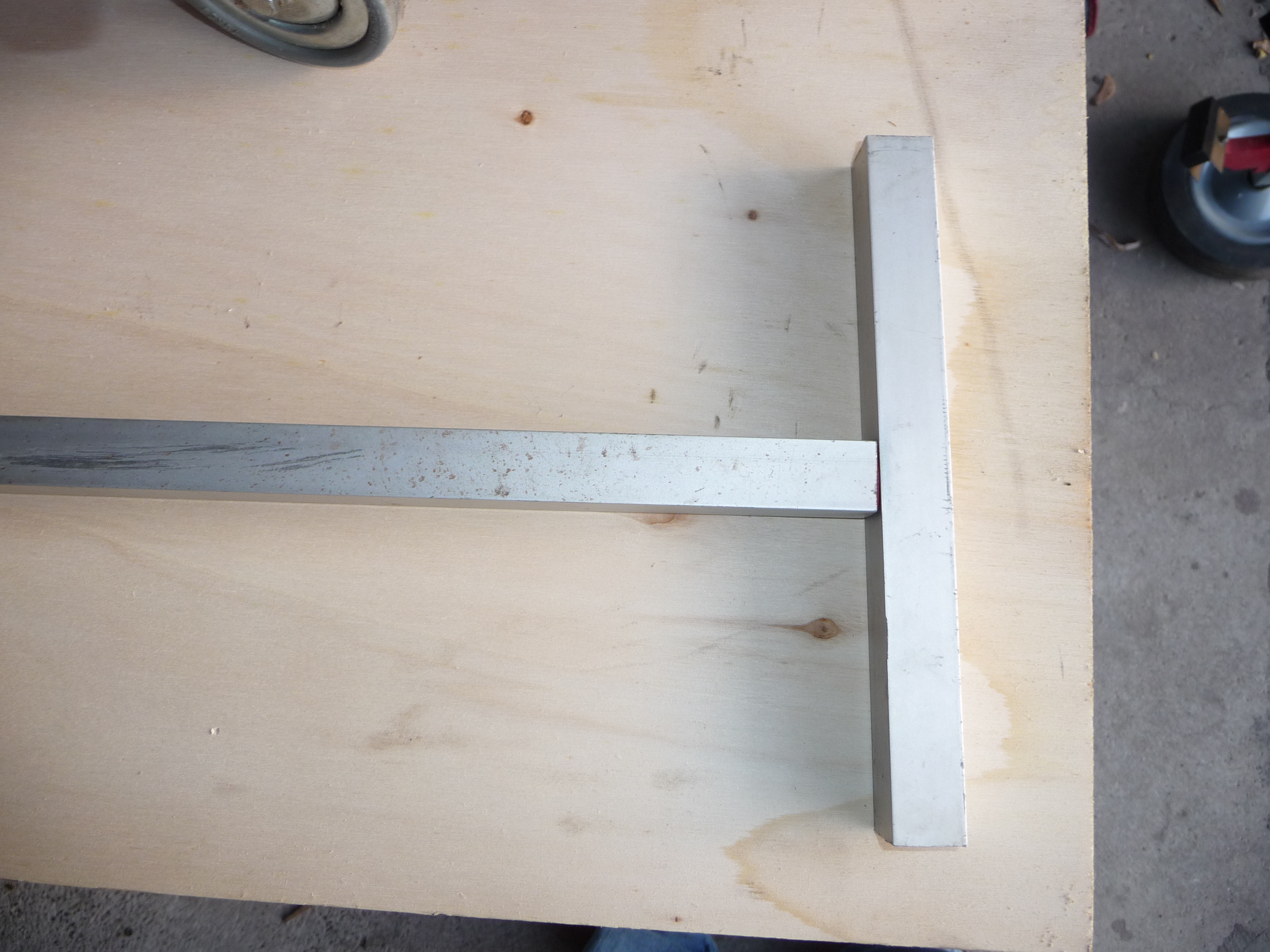

Als Griff habe ich ein 20 x 20 mm Alu Vierkantrohr beweglich angebracht. Die Maße der einzelnen Teile kann man aus dem Bild am Anfang entnehmen.

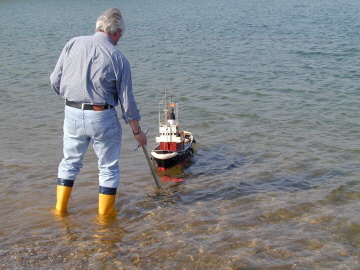

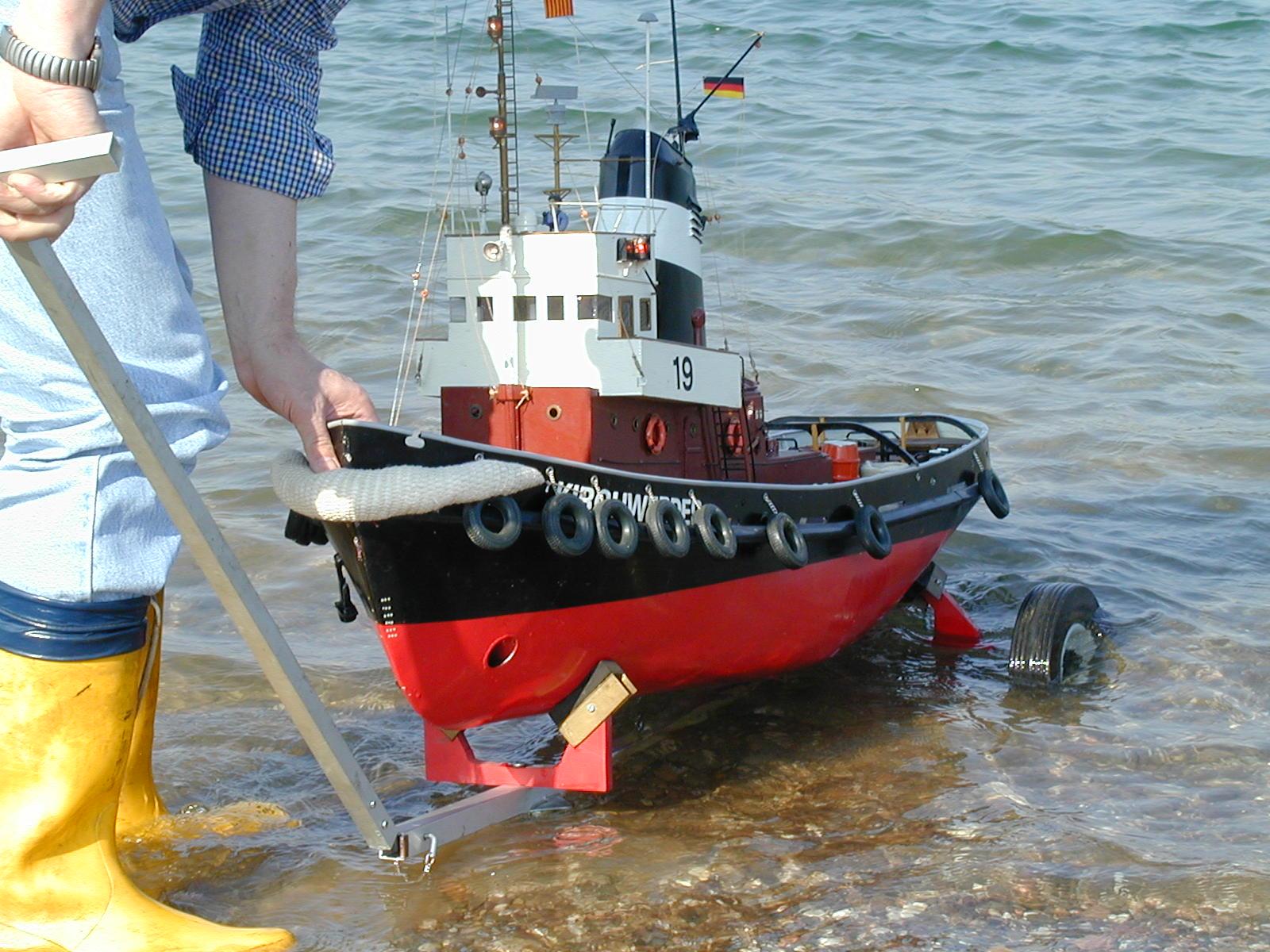

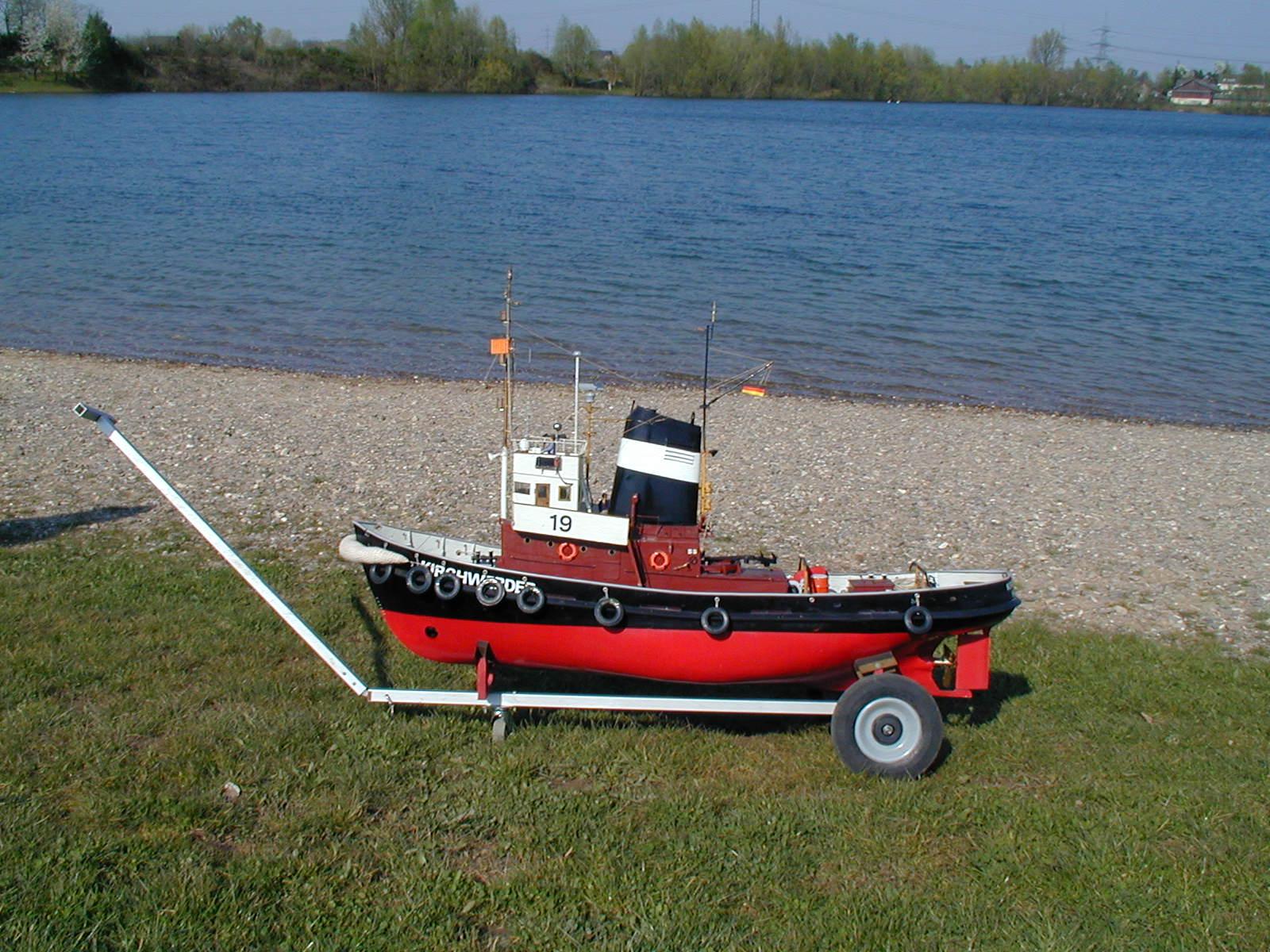

Und hier noch Fotos und ein Video vom Einsatz des Trailers.

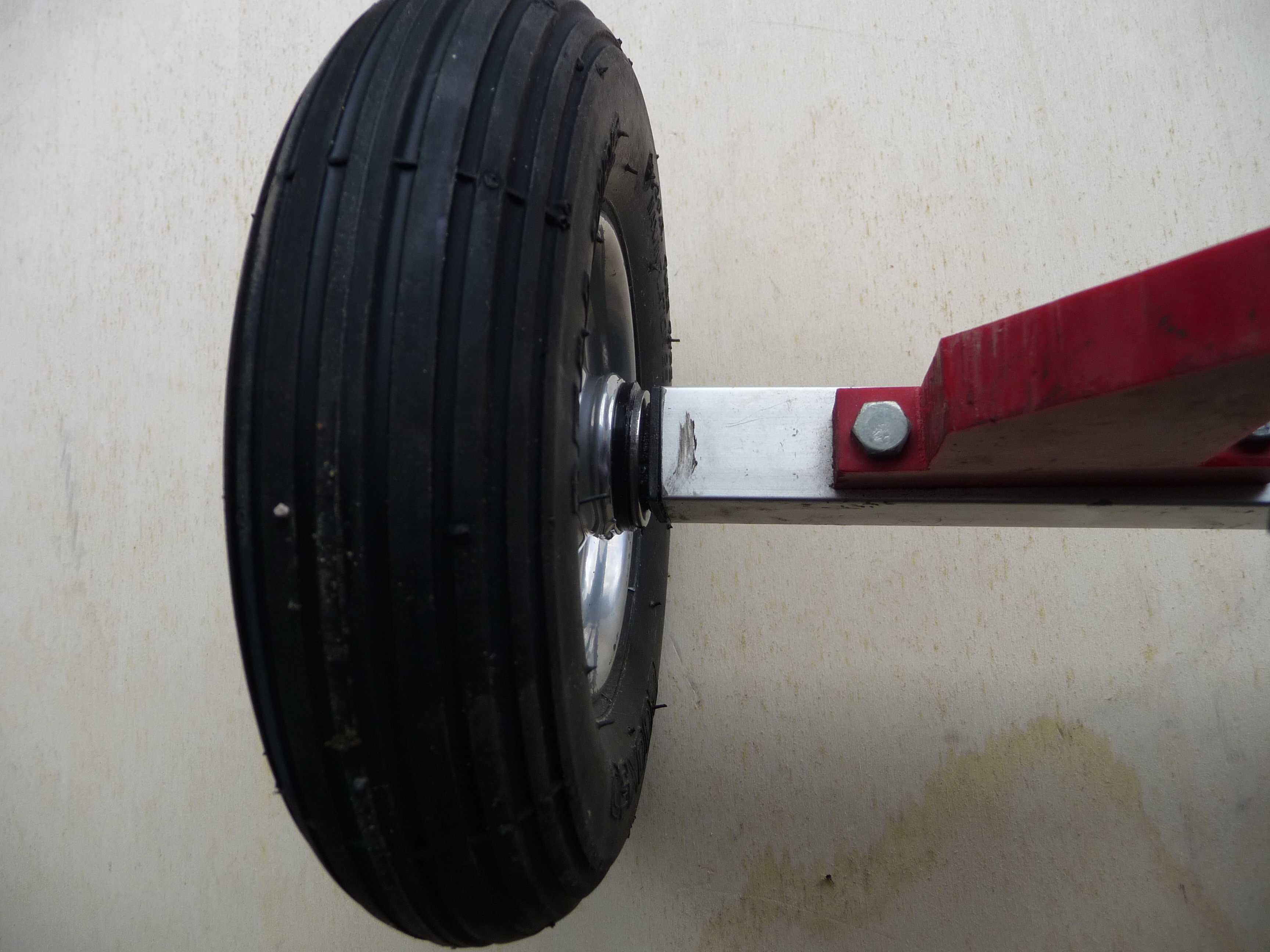

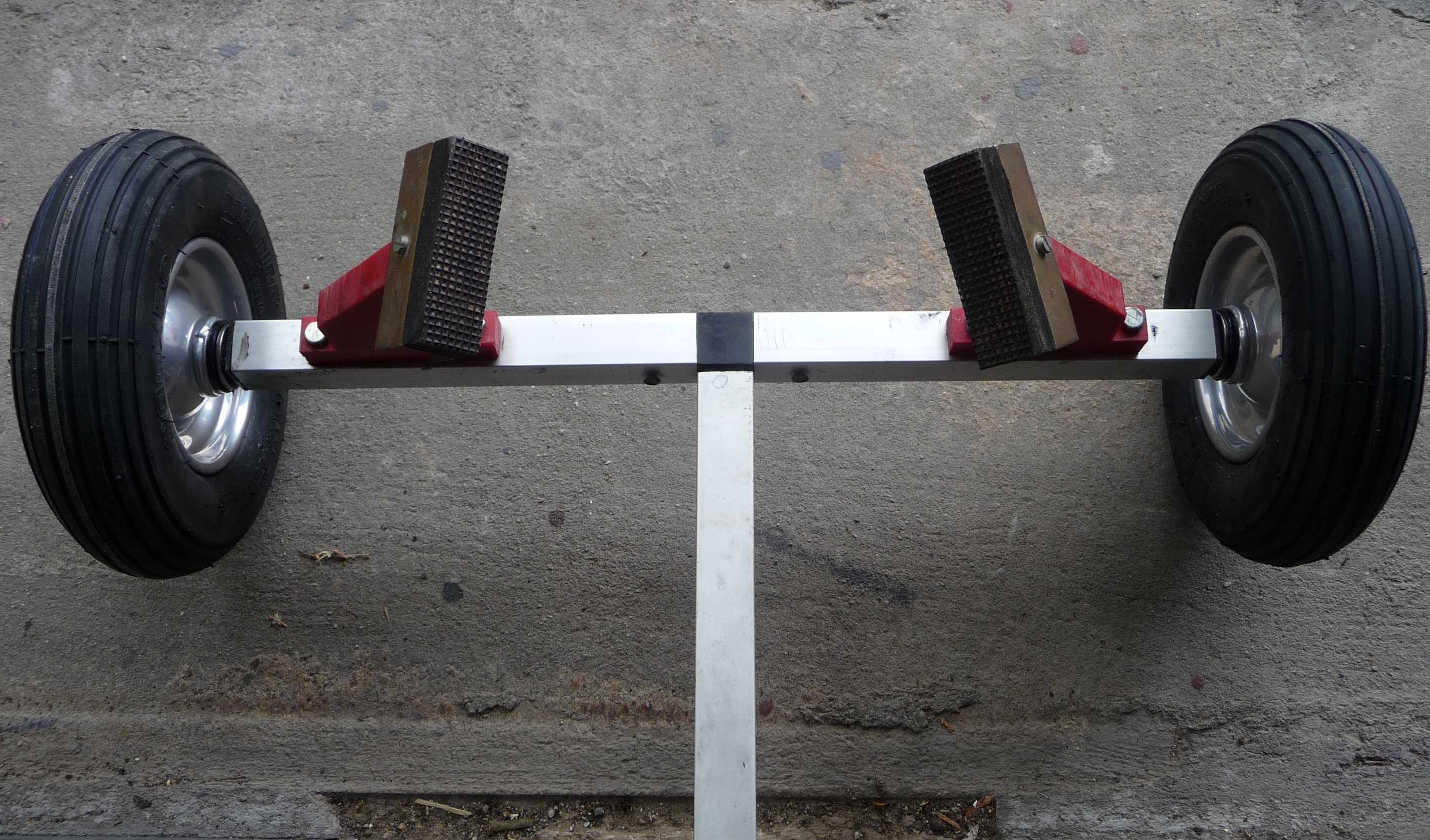

2014 habe ich die beiden hinteren Vollgummireifen durch Luftreifen gleicher Größe (200 x 50 mm) ersetzt. Es hat sich gezeigt, dass durch die Vollgummireifen bei Fahrten über holpriges Gelände starke Vibrationen am Schiffsaufbau auftreten die das Eine oder Andere losrappeln können.
