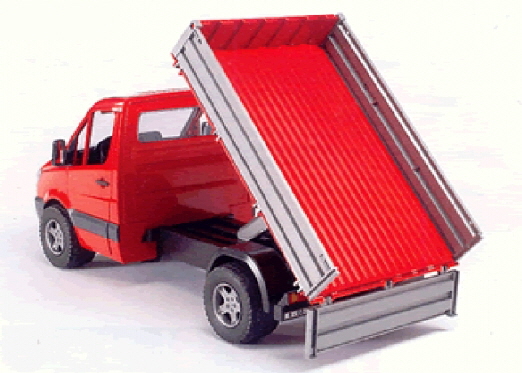

So sieht die Kippvorrichtung beim Bruder Modell aus.

Im Umbau sollte alles wie im original weitestgehend behalten werden. Ich habe mich für den Einbau eines Spindelantriebs entschieden. Es gibt andere Umbauten, die einen Servo benutzen. Allerdings sieht das Ganze dann nicht mehr so naturgetreu aus.

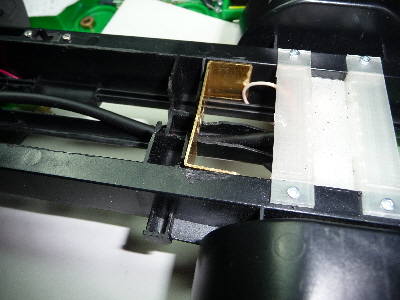

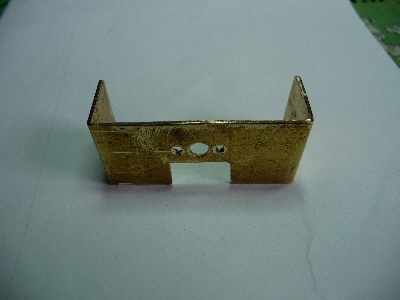

Als erstes habe ich die Halterung für den Mini Getriebemotor eingebaut. Es handelt sich um den gleichen Typ wie für den Antrieb.

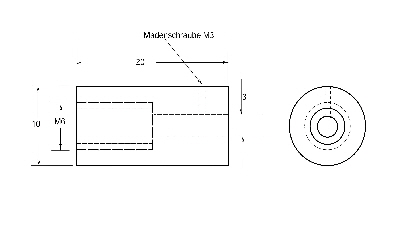

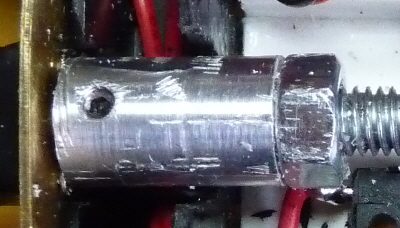

Danach wurde die Spindel hergestellt. Es handelt sich um ein Stück Gewindestange M6. Als Verbindung auf die Motorachse habe ich ein Stück Rundalu entsprechend bearbeitet.

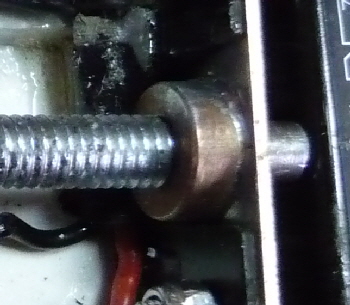

Für das Gegenlager wird die Gewindestange auf 5 mm abgedreht und in einem Sinterlager auf einer Messingplatte gelagert.

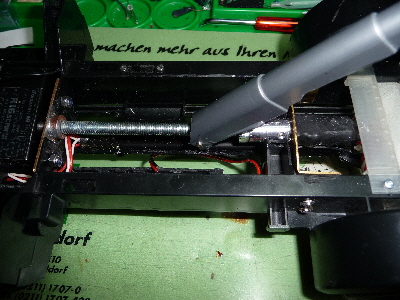

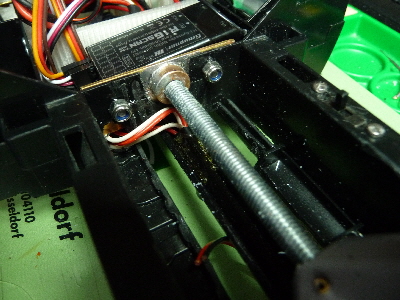

So sieht die fertige Spindel aus.

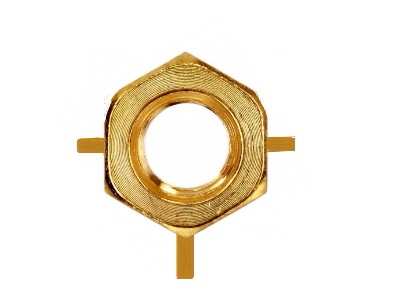

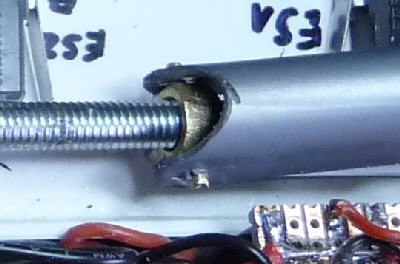

Als Verbindung zum “Hydraulikarm”habe ich eine M6 Messingmutter hergerichtet. Rechts und links jeweils ein Stück Rundmessing, 3mm eingelötet und unten ebenfalls ein Stück 3mm Rundmessing für die Betätigung der Endschalter eingesetzt

In das Chassis habe ich einen neuen Boden aus 2mm ABS geklebt. Der Boden dient zur Befestigung der Endschalter des Spindelmotors.

Die Steuerung des Spindelantriebs geschieht mit einem Kanal der Fernsteuerung. Z.B. mit einem Umschalter mit Mittelstellung. Als Steuerung für den Getriebemotor habe ich einen Ultra-Switch RC-Schalter benutzt. Dieser kann als Umschalter mit Mittelstellung eingestellt werden. Um zu verhindern dass am Anschlag der Motor blockiert und heiß wird habe ich Endschalter vorgesehen. In der Schaltung sieht man die Funktionsweise.

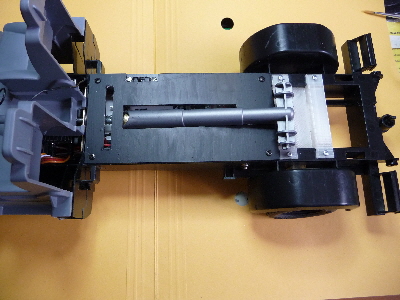

Zu guter letzt kam noch eine ABS Abdeckung auf das Chassis.

Hier noch ein Video von dem Spindelantrieb
